  ICON  EXTEND3D的三维激光投影系统用于汽车行业

汽车行业现状
汽车生产正站在巨大的挑战面前。完美的质量和零错误产品是生产的前提。同时还要不断缩短生产周期,以提高产量。
在当今的发展中,汽车在生产过程中的质量保证是明显值得特别关注的。越来越多不同车型必须在短时间内被制造出来。样车试制及不合格产品快速修改,显得机为主要。样车试制过程中,由于没有夹具及正式模具的保证,很难使其自动化。手工工作及测量任然是主要工作。不确定的定位及测量问题,很难保证制造出合格的试制样车,而这些问题又具有联带性,有没有一个智能化的、便携性的、快速方便解决方案呢?,有,德国Werklicht Pro三维激光投影设备就是为这些烦恼的问题而设计的。

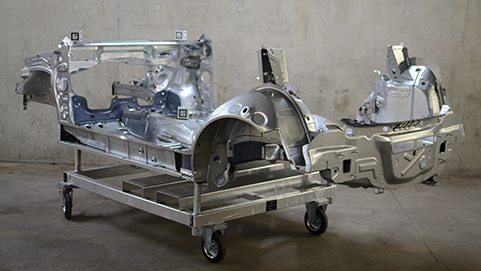

某车企已将Werklicht Pro 加入生产流程:

WERKLICHT——解决方案

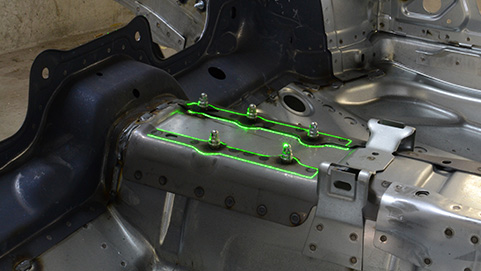

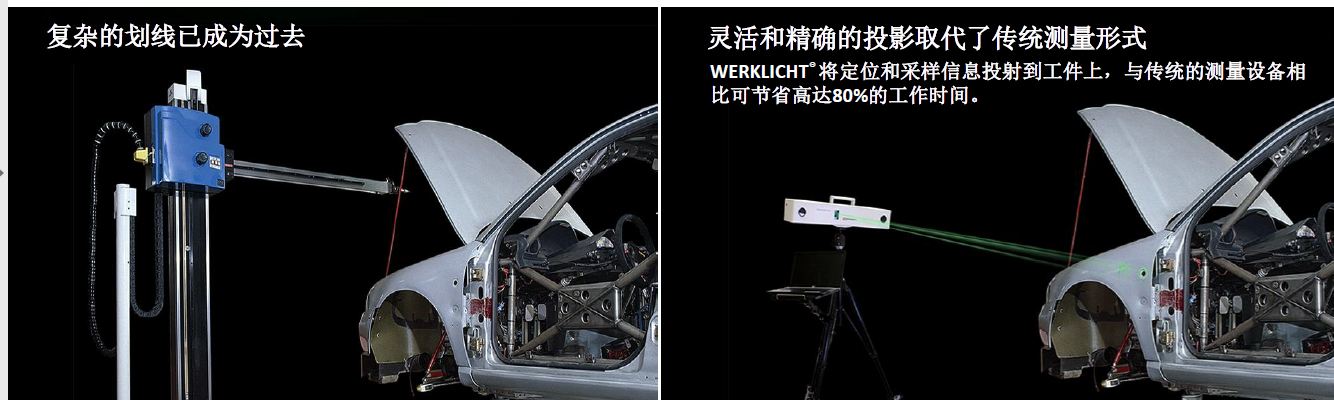

Werklicht Pro是一个智能的、灵活的三维激光投影系统,可以将所有格式的CAD数据准确的投影到工件表面。Werklicht Pro的一个典型用途就是指导焊接以及质量保证。

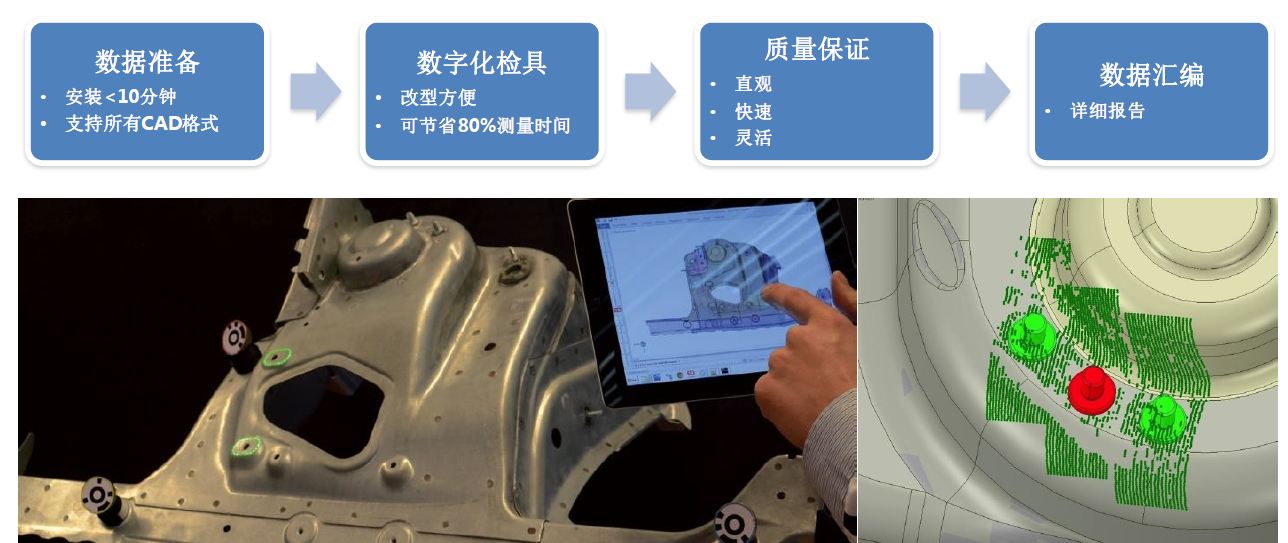

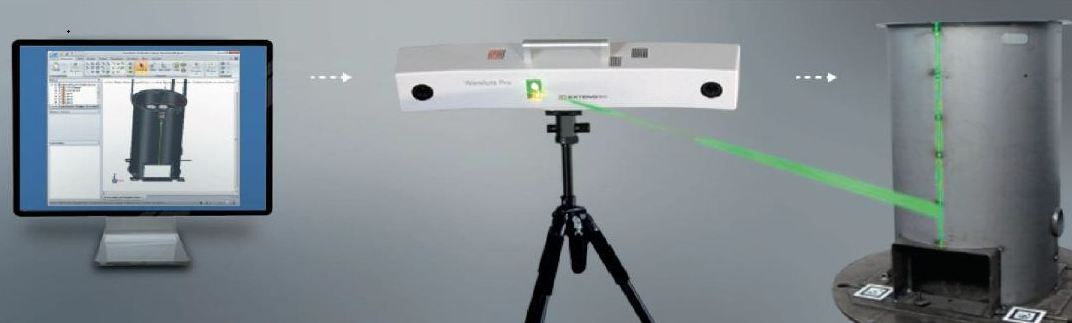

操作流程:非常简单,首先将需要用到的3D CAD数模导入到软件中,然后将标靶布置在工件上以建立工件的坐标系,之后系统会将已储存的CAD数据与真实工件进行自动校准并建立相互关系。校准完成后就可以开始投影工作了。通常情况下系统的设置时间不会超过10分钟。Werklicht Pro采用动态追踪系统,工件的移动会被光学摄影系统自动识别并且投影会重新自动对齐IP54防水防尘等级使得系统可以在环境复杂车间及工业生产环境中直接使用。
